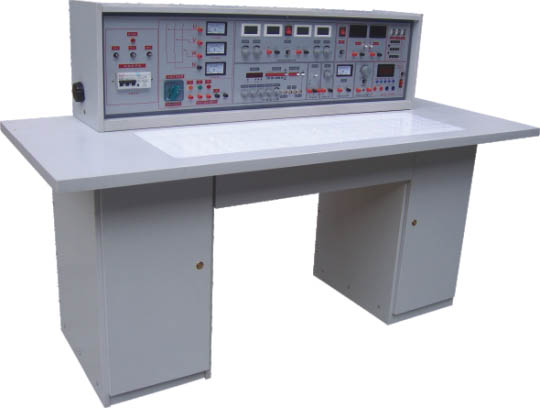

HY-3000型電工模電、數電電氣控制綜合實驗臺
一、用途、特點:
目前，國內各類學校電工、模擬、數字電路、電氣控制實驗大多是分體的，也有部分學校根據教學要求自制各種形式的實驗設備，由于工量少，受自身加工能力的限制，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難購置、難以管理，很難開出實驗大綱規定的實驗。基此，我廠吸取德國及國內同類產品的優點，結合我國高教，職教教學大綱要求而研制本系列產品。
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有不會褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
本設備適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、教字電路，電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的要求產品，它的配備是學校上水平、上等級的重要標志。
二、結構與配備
結構與配備與電工、模擬、數字電子電路、電氣控制四合一基礎上增加直流電機調速環節，直流實驗電機等，除能完成前者全部實驗內容外，增加實驗：直流電機啟動；實驗二：直流電機的調速；實驗三：直流電機的反轉；實驗四：直流電機制動實驗。
一、配備(以二十四座為例)
（一）實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×9Ocm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有不會褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面(如出需要在桌上放置電動機、焊接等)實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
（二）實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
（三）示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×7Ocm，用于講解、演示。
（四）器材配備：39只1.5級指針式直流電流表，26臺180W三相電機，26只時間繼電器，78只交流接觸器，13只MF500萬用表，l3只數字萬用表，39只指示燈，52只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成電路、可控硅、邏輯電平開關、邏輯電平指示等元件盒(元件已裝在元件盒內)，91只集成座，39只電流測試插座，25套電烙鐵及烙鐵架，13套剝線鉗、螺絲刀、尖嘴鉗等工具、25張塑料凳。
(五)用戶自備器材:雙蹤示波器(型號不限)，功率表、毫伏表、滑線變阻器。
三、實驗項目:
|
模擬部分實驗
1·二極管的正、反相特性
2·晶體三極管的輸入、輸出特性
3·晶體管共射極單管放大器
4·兩級阻客搞合放大電路
5·負反饋對放大器性能的影響
6·場效應管放大器
7·差動放大電路
8·運算放大器指標測試
9·集成運算放大器的基本應用(多種模擬運算電路)
10·集成運算放大器非線性應用（多種波形發生器）
11· 變壓器耦合推挽功率放大器
12·OTL功率放大器
13· 集成功率放大器
14·單相橋式整流電路
15·串聯型晶體管直流穩壓電源(設計性實驗)
16·集成直流穗壓電源
17·單結晶體管特性
18·單結晶體管觸發電路
19·晶閘管簡單測試
20·晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l·電壓負反饋偏置電路
2·分壓式電流負反債偏置電路
3·用二極管穗定工作點
4·共基極放大電路
5·共集電極放大電路
6·共源極基本放大電路
7·場效應管共漏極電路
8·場效應管共柵極電路
9·單管阻客放大電路
10·變壓器耦合放大電路
11·甲類功率放大電路
12·串聯電流負反饋電路
13·串聯電壓負反饋電路
14·并聯電壓負反饋電路
15·串聯型晶體管直流穩壓電源(設計性實驗)
16·共基共射極放大電路
17·自舉射極輸出電路
18·NPN一PNP直接耦合放大電路
19·用負反饋消除自激根箔
20·晶體管開關作用
21·變壓器反饋式振蕩電路
22·電容三點式振蕩電路
23·電感三點式振蕩電路
24·差動放大電路的基本形式
25·長尾式差動放大電路
26·雙電源長尾式差動放大電路
27·運放用作交流比例放大
28·反相輸入保護措施
29·同相輸入保護措施
30·電源極性錯接的保護
31·RC高通電路
32·利用三極管來保護器件
33·差動輸入運算電路
34·快速積分電路
35·模擬一階微分方程電路
36·模擬二階微分方程電路
37·基本對數運算電路
38·實用微分電路
39·反對數放大基本電路
40·簡單的過零比較電路 |
41·利用二級管作為上限檢測幅度選擇電路
42·下限幅度選擇電路
43·RC無源網絡的低通濾波電路
44·同相輸入一階低通濾波電路
45·反相輸入一階低通濾波電路
46·簡單的二階RC濾波電路
47·典型二階RC有源低通濾波電路
48.典型二階高通有源濾波電路
49·基本帶通濾波電路
50·典型帶通濾波電路
51·矩型波振蕩電路
52·寬度可調的矩形波發生器
53·幅頻可調的鋸齒波發生器
54·單相半波整流電路
55·單相全波整流電路
56·電容濾波電路
57·電容濾波帶電阻負載
58·RC濾波電路
59·基本LC濾波電路
60·二倍壓整流電路
61·三倍壓整流電路
62·基本穩壓電路
63．基本調整管穩壓電路
64·具有放大環節的穩壓電路
65·單相半波可控硅整流
66·電子調壓電路
67·電子催眠器一一趣味性實驗一
68·電子門鈴電路一一趣味性實驗二
69·電子報警電路一一趣味性實驗三
15·并聯電流負反饋電路
2、數字部分實驗
l·TTL集成邁林門的參數測試
2．CMOS邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4·與、非·或、與非門電路實驗
5·半加器電路實驗
6·全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
IO·T觸發器實驗
11．JK型觸發器轉換成D觸發器
12·D型觸發器轉換成JK觸發器
l3。計數器實驗
14·MSI移位寄存器及其應用
15·譯碼器及其變換方式
16·MSI數據選擇器及邏輯設計
17·微分型單穩態電路
18·環形多諧振薄器
19·利用門電路構成編碼器，分配器、選擇器
20·組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22·同步時序電路的設計
23·計算機時序電路的設計
24·集成定時器測試及應用
25·CMOS集成A/D、D/A轉換電路實驗
26·二極管非門·或非門電路
27·三極管非門、與非門、或非門電路
28·異步十進制減法計數器
29·異步十進制加法計數器
30·綜合能力培訓實驗一一電子秒表 |
|
電氣控制、直流電機部分
1、閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過找保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓起動線略
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
25·直流電機啟動
26·直流電機的調速
27·直流電機的反轉
28、直流電機制動實驗
|
電工實驗部分
１、電工測量儀表的使用
２、常用元件的識別與檢測
３、線性元件與非線性元件的伏安特性
４、電源的外特性
５、電位值、電壓值的測定
６、電流表和電壓表的擴程
７、基爾霍夫定律的驗證
８、驗證楞次定律
９、迭加原理與互易定理的驗證
10、戴維南定理與諾頓定理的驗證
11·電壓源與電流源的等效變換
12·受控源特性的研究
13·一階電路實驗
14·二階電路的過渡過程
15·研究LC元件在直流和交流電路中的特性
16·負戴獲得追大功率的條件
17·交流電路參數的測量
18·正弦交流電略中RLC元件的特性
19·RL屈上RC串聯電路實驗
2O·RLC串聯諧振電路
21·日光燈電路的連續及功率
22·三相負戴的星三角接法
23·三相電路及功率的測量
24·R-C選頻網絡研究
25·二端口網絡研究
26·單相變壓器實驗
27·互感電路實驗
28·三相異步電動機的使用與起動
29·三相電動機繼承人電接觸控制的基本電路
30·三相電動機Y-△起動控制實驗
31·三相電動機的順序控制實驗
32·三相電動機能耗制動控制實驗
|
四、實驗臺主要技術指標:
電源及參數
輸入電源:三相四線電源，輸入時指示燈亮
電源輸出 有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0~430V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自調調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓。
B組:低壓交流電壓3－24V分七檔可調，追大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圖電位器連續調節，輸出追大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穗壓度<10－2，負載穗定度<10－2，紋波電壓: <5mv。
E組:單相交流市電輸出，供用戶自備設備使用。
函數信號發生器:
波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波.
頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
正弦波失真度:10-30Hz〈3 %30Hz-10OKHz≤1%
方波響應:前沿/后沿≤100nS（開路）
追大輸出幅度(開路)：f〈lMHz 幅度≤2OVp-p l〈mf≤2MHz 幅度≤l6Vp-p
直流偏(開路)：±lOV
輸出阻抗Z：ZO=50Ω±5Ω
占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
壓控振蕩(VCF)加外加直流電壓0±5V變化時，對應的頻率變化大于l00·1。
輸出衰減:2OdB 4OdB 6OdB
頻率計數器:
測頻范圍:lHz～lOOMHz。
閘門時間:0.01S、0.1S、1S、10S
輸入阻抗(ＡＣ耦合)：電阻分量約500KΩ，并聯電容約1OOP。
次脈沖:每次可輸出一對正負脈沖。
音頻功率放大器:輸入音頻電壓不低于lOmV，輸出功率不小于lW，音量可調，內有喇叭，用于放大電路擴音，也可作信號手跡。
七段譯碼器(HY-2000B電工實驗室成套設備無此功能)：3組七段譯碼及對應譯碼顯示數碼管。
外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范困:0～99.9V。
實驗操作桌:
雙面飾面板制成，不變形不褪色，尺寸:160X70X8Ocm，造型美觀大方,中間設有抽屜存放工具，左右二只存放柜，用于儲存元器件。
絕緣電阻: >5MΩ
漏電保護:漏電動作電流3OmA
